Dennice

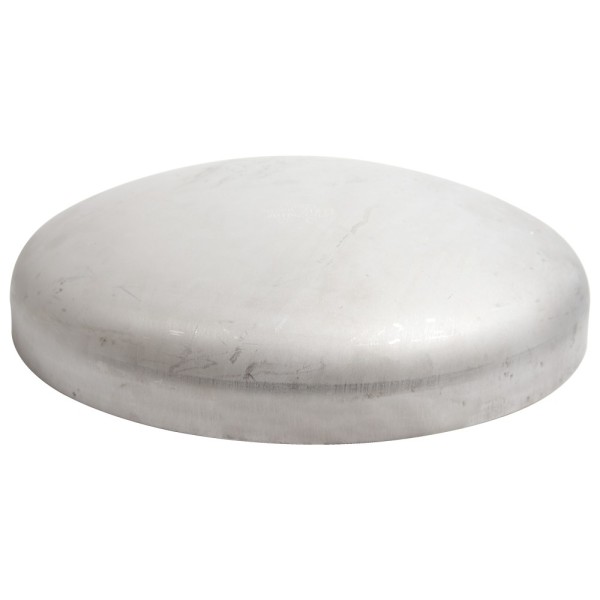

Dennice – wytłaczane dna zbiorników i cystern
Dennice (dna wytłaczane, ang. dished heads / tank ends) to elementy zamykające płaszcze zbiorników, aparatów ciśnieniowych, wymienników i cystern. Od kształtu dennicy zależy wytrzymałość naczynia na ciśnienie oraz sposób jego kołnierzowania i spawania. W ofercie CERES znajdziesz pełen zakres dennic – od płytkich den, przez klasyczne dna torosferyczne i elipsoidalne, aż po wielkogabarytowe dennice do cystern drogowych i kolejowych. Jako oficjalny dystrybutor renomowanych europejskich producentów zapewniamy wysoką jakość, atesty i krótkie terminy realizacji.
Rodzaje dennic
Dennice torosferyczne (DIN 28011, NF E81-102)
Najpopularniejszy typ den wytłaczanych, o promieniu wysklepienia równym średnicy zewnętrznej i promieniu zaokrąglenia równym 0,1 średnicy. Dennice torosferyczne 1:10 stosuje się w zbiornikach ciśnieniowych i magazynowych.
Dennice elipsoidalne 2:1 (DIN 28013, NF E81-103, ASME)
Dna o profilu elipsy 2:1, wyższe od torosferycznych i lepiej przenoszące ciśnienie wewnętrzne. Dostępne wg DIN 28013, NF E81-103 oraz ASME – idealne do aparatów ciśnieniowych, reaktorów i zbiorników procesowych.
Dennice półkuliste i czasze sferyczne
Dna półkuliste to najwytrzymalszy kształt – równomiernie rozkładają naprężenia i stosowane są przy najwyższych ciśnieniach. Czasze sferyczne sprawdzają się jako pokrywy i dennice zbiorników niskociśnieniowych.
Dennice płytkie, płytowe, kołnierzowe i redukcje
Dna płytkie i płytowe stosuje się przy niewielkiej wysokości zabudowy. Dennice kołnierzowe ułatwiają montaż skręcany, a redukcje sferyczne łączą płaszcze o różnych średnicach.
Dennice do cystern i wielkogabarytowe
Dla cystern drogowych, kolejowych i zbiorników transportowych oferujemy dennice o przekroju maksymalnym (kufrowe), owalne i elipsoidalne oraz dna do samodzielnego kołnierzowania. Wielkogabarytowe dennice wykonujemy również w kształtach specjalnych, wg rysunku klienta.
Materiały
Dennice dostarczamy w szerokim zakresie materiałów: stale nierdzewne 1.4301 (304), 1.4307 (304L), 1.4404 (316L), 1.4541 (AISI 321), 1.4571 (316Ti); stale węglowe i kotłowe S235JR, S355J2, P235GH, P265GH; aluminium i miedź na indywidualne zamówienie.
Normy, atesty i wykończenie
Dennice wykonujemy zgodnie z normami DIN 28011, DIN 28013, NF E81-102, NF E81-103 oraz ASME. Na życzenie dostarczamy atest materiałowy 3.1, wystawiamy zgodność z dyrektywą ciśnieniową PED oraz wykonujemy obróbkę krawędzi (fazowanie) pod spawanie.
Dennice na wymiar – wycena w 1 dzień roboczy
Potrzebujesz dennicy o konkretnej średnicy, grubości i w wybranym materiale? Skorzystaj z konfiguratora poniżej – wybierz typ dna, podaj wymiary i opcje, a przygotujemy wycenę, zwykle w ciągu jednego dnia roboczego.
